Berechnungen, Speichergrößen / Versickerung

Berechnungen

Berechnung des Betriebswasserbedarf / Regenwasserertrag

Betriebwasserbedarf pro Tag/Person/Liter

Toilette	44,90
Waschmaschine	18,80
Allg. Reinigung	11,20
Gartenbewässerung
= Tagesverbrauch
x Personen x 365 = Jahresbedarf

*Abflußbeiwerte:**
Giebeldach	0,90
Kiesdach	0,70
Gründach extensiv	0,30
Gründach intensiv	0,10

* der Abflußbeiwert ist der Multiplikator für die tatsächlich im Speicher ankommende Regenmenge.

Regenwasserertrag

eingeleitete Dachfläche	m²
x Niederschlagshöhe / Jahr	mm
= Zwischensumme	Liter
x Abflußbeiwert	Liter Jahresertrag

Die Jahresniederschlagshöhe kann beim Wetteramt erfragt werden, sie beträgt z. B: im bayerischen Oberland etwa 1000mm, in Franken ca. 500mm

Wesentlichste Unterschiedskriterien im Betriebswasserbedarf

Wassersparende Einbauten
Anteil der berufstätigen Hauseinwohner
Anteil der Kleinkinder/Kinder
Art und Größe der zu bewässernden Gartenanlage
Bauart der Dachfläche

Berechnung des Volumens der Speicheranlage

Berechnung nach Bedarf

Tagesbedarf x 20* = Liter Speichergröße

*Trockenperioden dauern selten länger als 20 Tage, diese Zeit soll durch ein entspr.. Speichervolumen überbrückt werden.

Berechnung nach Dachfläche

Dachfläche x 50 x Abflußbeiwert = Liter Speichergröße

Berechnung nach Starkregen

Dachfläche x 2 x 20 mm Niederschlag x Abflußbeiwert = Liter Speichergröße

Zur Vermeidung hoher Überlaufverluste sollte der Speicher bei halber Füllung ein der Lage sein einen Starkregen von 20 mm aufzunehmen.

Berechnung des Volumens von Kombianlagen Speicherung / Versickerung

Primär nach ATV 138
Sekundär nach den Kriterien von Speicheranlagen

Berechnung nach ATV:

nach den ATV 138 Seite 12 (Ausgabe 1990) erfolgt die Bemessung des Schacht nach der Kontinuitätsbedingung

Zufluß - Abfluß (Versickerung) = Speicheränderung

Wird der Sickerschacht gleichzeitig als Speicher benutzt, kann - im ungünstigsten Fall - der Bemessungsregen genau dann einsetzen, wenn der Innenbehälter mit Wasser gefüllt ist.

Die Berechnung geht daher von der Voraussetzung aus, daß der angesetzte Bemessungsregen vollständig über die Schachtwände versickert, ohne daß eine Zwischenspeicherung erfolgt.

Auf diese Weise erfolgt keine Änderung des Wasserstands im Behälter; die in der oben genannten Kontinuitätsbedingung enthaltene Speicheränderung hat somit immer den Wert 0.

Damit ergibt sich die neue Bedingung:

Zufluß = Abfluß (Versickerung)

Aufgrund dieser Voraussetzung wird die Schachttiefe für einen bestimmten Durchmesser wie folgt errechnet:

1. Berechnung des Bemessungszuflusses nach:

Q_z,i = 10^-7 * r₁₅₍₁₎ * j_T(n)* A_red

Berechnung der Versickerungsrate nach:

Q_s = [k_f * (l_s + z) / (2 * l_s + z)] * p * (R * z + z² / 4)

(ATV 138, S. 12, Formel 14).

Die Berechnung erfolgt dabei für verschiedene Schachttiefen z; solange, bis die Bedingung Zufluß = Abfluß erfüllt und die richtige Schachttiefe gefunden ist.

Berechnung des Volumens von Kombianlagen Speicherung / Versickerung

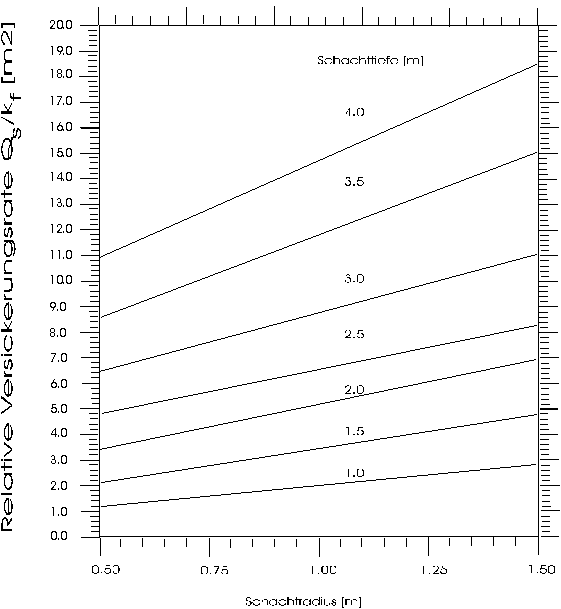

Relative Versickerungsrate eines Schachtes:
